Tutorial Interface Delphi dengan ISIS PROTEUS menggunakan VSPE (Virtual Serial Port Emulator)

          Alhamdulillah…. akhirnya bisa menerbitkan postingan pertama…..  ok… langsung saja ya… keburu malas lagi… hahahaha….. Untuk postingan pertama ini, saya akan berbagi ilmu tentang “Interface Delphi dengan ISIS PROTEUS menggunakan VSPE (Virtual Serial Port Emulator)”…. Nah…dengan simulator ini, Anda tidak perlu lagi mencoba-coba program Interface Delphi dengan komunikasi serial pada hardware secara langsung…. buang saja tu hardwarenya….!!! saya mau kog menjadi tempat pembuangannya…..hahahaha…. bercanda sob…..

            Untuk melakukan ini semua ada 2 hal yang perlu Anda download sebelumnya, yaitu:

  1.Komponen Port Di Delphi, untuk yang satu ini bisa Anda download  di    alamat  website  berikut: http://www.delphi.com/comportlib.
2.Virtual Serial Port Emulator (VSPE), duh… kalo yang ini soryy ya sob…. Saya lupa link-  nya….heheehe, tpi jangan kuatir… Anda minta tolong aj ke Eyang Google, pasti ketemu….  soalnya saya dulu juga cari lewat Eyang Google.

Setelah 2 peralatan tersebut Anda dapatkan maka langkah berikutnya adalah penginstalan….. dari 2 komponen tersebut yang agak ribet penginstalan adalah yang nomor 1 sob……… stop… tpi jngan kecewa dulu sob… saya akan kasih tahu semuanya…

Berikut tutorial Instal Komponen Port di Delphi:

Langkah-langkah instalasi

 1. Unzip file-file hasil download ke folder di hardisk anda (lokasi bebas) tetapi sebaiknya di C:\Program    Files\Borland\Delphi7\Lib\Komponen Port comport atau direktori dimana anda menginstall program delphi.

  2.    Buka program Delphi.

  3.    Pilih Menu Tools >> Environment Options

            Maka akan muncul tampilan sbb :



  4.    Pilih Tab Library

  5.    Atur Library Path

Maka akan muncul tampilan sbb:

  6.    Pilih Browse dimana anda menyimpan file hasil ekstraksi source Comport

  7.    Pilih OK

  8.    Pilih menu File >> Open

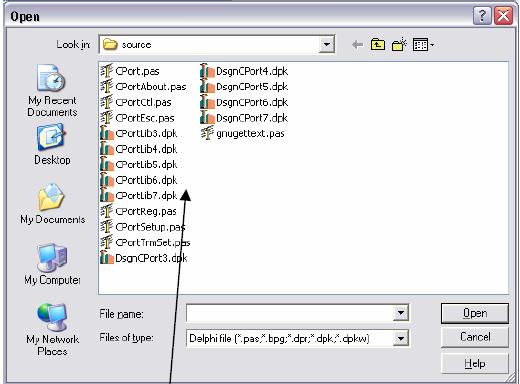

  9.    Pilih CportLib7.dpk (Sesuaikan dengan versi Delphi)

  0. Pilih Compile

  1. Setelah selesai

  2. Pilih Install

  3. Tutup Windows

  4. Pilih Menu File >> Open

  5. Buka File DsgnCPort7.dpk

  6. Compile

  7. Install

  8.  Selesai dan komponen port sudah muncul pada komponen pallete dengan nama

  CportLib seperti gambar di bawah ini

  9. Silahkan Menggunakannya...

Terlalu panjang ya Sob….??? Yah… beginilah Sob… perlu perjuangan untuk mendapatkan Ilmu yang bermanfaat… wuis…. gaya yo Sob,,,,, tapi tenang saja Sob… Anda akan menemukan kepuasan pada akhirnya…..hehehehehe,,  Jangan tidur dulu Sob… ni baru penginstalan Komponen Port pada Delphi belum VSPE-nya…hahaha..  tenang-tenang.. untuk penginstalan VSPE tidak usah saya posting karena tidak sesulit dan se ruwet…..penginstalan komponen port pada Delphi.. So… Anda pasti bisa!!!!!

Ok kita beranjak ke jenjang selanjutnya Sob….. yaitu Penggunaan… we… pasti mulai melek lagi ni….. haha

Pertama Sob… buatlah rangkaian pada Proteus seperti berikut:

Kedua… buat form pada Delphi sebagai berikut:

                              komponen port delphi terletak di tab Cportlib.

Ketiga buat program mikrokontroller… saya pake codevisionavr sob… ni list programnya:

/*****************************************************

This program was produced by the

CodeWizardAVR V2.03.9 Standard

Automatic Program Generator

© Copyright 1998-2008 Pavel Haiduc, HP InfoTech s.r.l.

http://www.hpinfotech.com

Project :

Version :

Date    : 12/22/2011

Author  : diy4n

Company : Taman Hati Shop

Comments:

Chip type               : ATmega16

Program type            : Application

AVR Core Clock frequency: 8.000000 MHz

Memory model            : Small

External RAM size       : 0

Data Stack size         : 256

*****************************************************/

#include <mega16.h>

// Standard Input/Output functions

#include <stdio.h>

#include <delay.h>

// Declare your global variables here

void main(void)

{

// Declare your local variables here

char i;

char k[30];

// Input/Output Ports initialization

// Port A initialization

// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In

// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T

PORTA=0x00;

DDRA=0x00;

// Port B initialization

// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In

// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T

PORTB=0x00;

DDRB=0x00;

// Port C initialization

// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In

// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T

PORTC=0x00;

DDRC=0x00;

// Port D initialization

// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In

// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T

PORTD=0x00;

DDRD=0x00;

// Timer/Counter 0 initialization

// Clock source: System Clock

// Clock value: Timer 0 Stopped

// Mode: Normal top=FFh

// OC0 output: Disconnected

TCCR0=0x00;

TCNT0=0x00;

OCR0=0x00;

// Timer/Counter 1 initialization

// Clock source: System Clock

// Clock value: Timer 1 Stopped

// Mode: Normal top=FFFFh

// OC1A output: Discon.

// OC1B output: Discon.

// Noise Canceler: Off

// Input Capture on Falling Edge

// Timer 1 Overflow Interrupt: Off

// Input Capture Interrupt: Off

// Compare A Match Interrupt: Off

// Compare B Match Interrupt: Off

TCCR1A=0x00;

TCCR1B=0x00;

TCNT1H=0x00;

TCNT1L=0x00;

ICR1H=0x00;

ICR1L=0x00;

OCR1AH=0x00;

OCR1AL=0x00;

OCR1BH=0x00;

OCR1BL=0x00;

// Timer/Counter 2 initialization

// Clock source: System Clock

// Clock value: Timer 2 Stopped

// Mode: Normal top=FFh

// OC2 output: Disconnected

ASSR=0x00;

TCCR2=0x00;

TCNT2=0x00;

OCR2=0x00;

// External Interrupt(s) initialization

// INT0: Off

// INT1: Off

// INT2: Off

MCUCR=0x00;

MCUCSR=0x00;

// Timer(s)/Counter(s) Interrupt(s) initialization

TIMSK=0x00;

// USART initialization

// Communication Parameters: 8 Data, 1 Stop, No Parity

// USART Receiver: On

// USART Transmitter: On

// USART Mode: Asynchronous

// USART Baud Rate: 9600

UCSRA=0x00;

UCSRB=0x18;

UCSRC=0x86;

UBRRH=0x00;

UBRRL=0x33;

// Analog Comparator initialization

// Analog Comparator: Off

// Analog Comparator Input Capture by Timer/Counter 1: Off

ACSR=0x80;

SFIOR=0x00;

printf("Halo");

delay_ms(500);

while (1)

      {

      // Place your code here

      i=i+1;

      sprintf(k,"nilai i=%d%c",i,13);

      puts(k);

      delay_ms(500);

      };

}

Keempat buat program Delphi seperti berikut:

unit Unit1;


interface


uses
  Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,
  Dialogs, CPort, StdCtrls;


type
  TForm1 = class(TForm)
    Memo1: TMemo;
    Setup: TButton;
    ComPort1: TComPort;
    Exit: TButton;
    procedure FormCreate(Sender: TObject);
    procedure SetupClick(Sender: TObject);
    procedure ExitClick(Sender: TObject);
    procedure ComPortRxChar(Sender: TObject; Count: Integer);
  private
    { Private declarations }
  public
    { Public declarations }
  end;


var
  Form1: TForm1;


implementation


{$R *.dfm}


procedure TForm1.FormCreate(Sender: TObject);
begin
ComPort1.Open;
Memo1.Clear;
end;


procedure TForm1.SetupClick(Sender: TObject);
begin
ComPort1.ShowSetupDialog;
end;


procedure TForm1.ExitClick(Sender: TObject);
begin
ComPort1.Close;
close;
end;


procedure TForm1.ComPortRxChar(Sender: TObject; Count: Integer);
Var
Str : string;
begin
Comport1.ReadStr (Str,1);
memo1.text := memo1.text + Str;
end;


end.

Pusing ya Sob…..??? jangan menyerah Sob…ayo trus berjuang….  Anda tidak akan menjadi Kriting kog Sob kalau belajar beginian…..hahahaha

Kelima Jalankan VSPE Anda

·         Pilih “Create new device”

            maka akan muncul:

·         Kemudian Pilih “Pair” dan “Next” sehingga muncul

·         Pilih COM yang akan digunakan… Ingat  di situ ada 2 COM yang harus di pilih, satu untuk Delphi dan yang satu untuk Proteus. Kemudian Klik “Finish” dan akan muncul seperti berikut:

·         Kemudian klik “Start Emulation” jika berhasil maka akan tampil tulisan dibawah itu “Initialization…OK” dan jika Error maka coba pilih nomor COM yang lain.

Keenam yaitu pilih COM pada Compim Proteus sesuai dengan COM yang dipilih pada VSPE. Caranya adalah Klik kiri 2x komponen Compim pada rangkaian Proteus sehingga muncul tampilan sebagai berikut:

Sesuaikan nomor COM dengan nomor COM yang dipilih pada VSPE, yaitu COM2.

Ketujuh yaitu sesuaikan pula komponen port pada Delphi dengan cara klik kiri 2x komponen Comport dari Form Delphi yang telah dibuat sehingga muncul tampilan sebagai berikut:

Kemudian pilih dan klik “OK” serta jalankan (run) program Delphi tersebut dan akan muncul tampilan berikut:

Kedelapan sebelum menjalankan Proteus masukkan dulu program codevision yang telah dibuat dan di compile sehinggga muncul file berextensi .HEX ke dalam mikrikontroler dari rangkaian proteus baru kemudian running proteus maka jika berhasil akan tampil sebagai berikut:

BRAVO……….

SELAMAT MENCOBA SOB!!!!!!!!
